碳纤维校准工具

四面体/八面体碳纤维校准工具,可作为参考标准,适合快速可靠的周期性监测、以及与温度特性相关的测量系统分析和测试。其形状和材料的使用,符合VDI/VDE/2617和2634准则及ISO10360标准。可以非常有效地检测出测量设备和机床的测头偏差、位移偏差和垂直度状态,并且可同时快速比较多种不同的测量系统。

技术参数

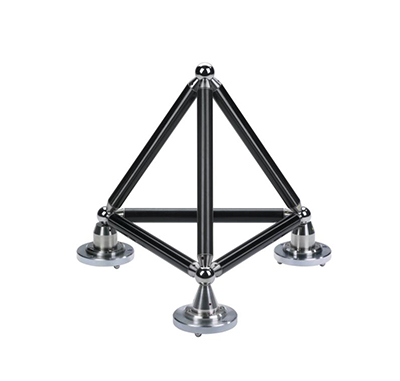

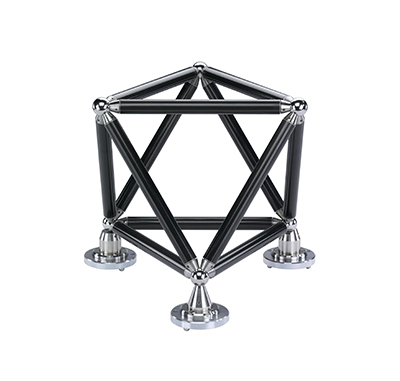

四面体校准工具由6根碳纤维杆组成。末端由4个磁性靶标连接在一起。八面体校准工具则由12根碳纤维杆组成。末端由6个磁性靶标连接在一起。与四面体相比,八面体显示更多的Z组件。

靶标可以是不锈钢球、亚光不锈钢球、陶瓷球或是经纬仪、激光跟踪仪、摄影测量反射靶标。

靶球直径:1.5”(所有靶标);1.96”(除经纬仪、激光跟踪仪、摄影测量反射靶标外)。可用于接触式和光学式测量,精确度高。

尺寸范围:100mm-3000mm。可根据客户要求定制更长长度。

靶标:反射靶标用于接触式设备以及摄影测量系统。不锈钢球、亚光不锈钢球和陶瓷球用于白光扫描仪和激光扫描系统 。

可提供DAkkS报告或者制造商证书。

Tetronom® - Analyzer软件是一种用于快速目标性能比较的软件,作为可选附件提供。

技术特点

可支持以下设备校准:

•三坐标测量机 (CMM)

•经纬仪测量系统

•精密视距仪

•测量臂

•激光跟踪仪

•激光雷达

•接触式在线摄影测量

•光学式在线摄影测量

•离线摄影测量

•机床

•机器人
