汽车间隙面差测量

汽车制造

汽车间隙面差测量

汽车设计生产过程中为了使得整车能够实现预期的外观要求,需要测量汽车面差。为了保证后期产品质量需要对比竞品车并结合公司工艺制造水平进行整车面差定义。

在面差测量过程中,必须保证数据的准确,更加真实反映出实际装配中的面差情况,我们使用了FARO扫描臂进行测量。法如扫描臂扫描精度高,扫描速度快,而且不需要贴标记点。




所用设备:

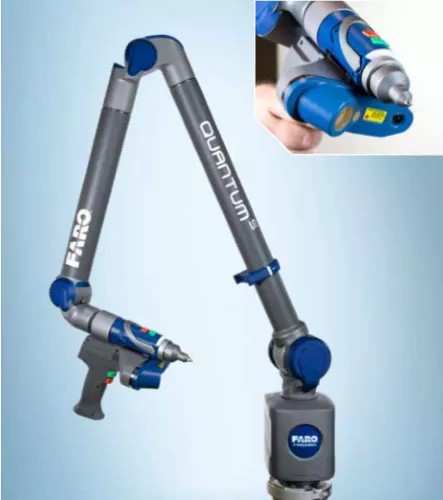

全球最具创新性的便携式坐标测量仪FARO Quantum测量臂



Quantum 是目前推出的最精确的 FARO 测量臂,其高性能符合最苛刻的公差要求,能够让制造商通过进行三维检测、尺寸分析、CAD 比较、工具认证、 逆向工程等轻松地验证产品质量。



遇到难点

•汽车外表面为黑色

•外表面反光严重

•不能喷显影剂


对策

•在玻璃的位置贴上厚度为0.13mm的美纹纸

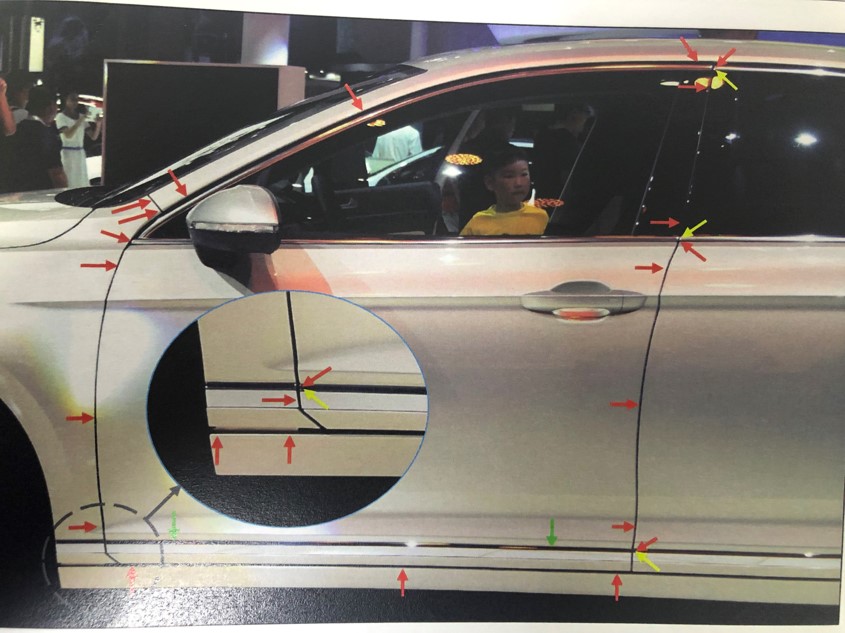

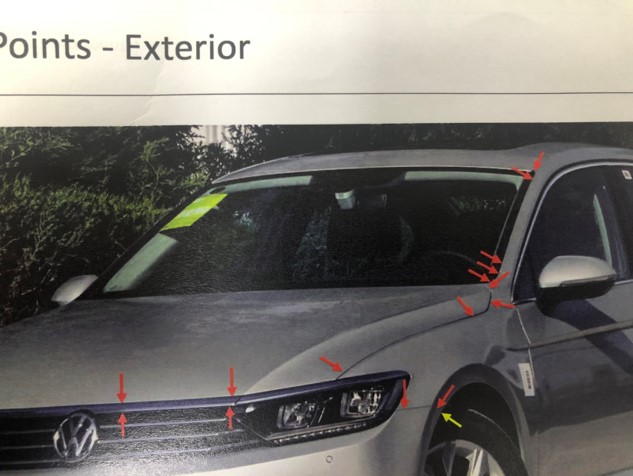

•我们的团队将汽车面差扫描分为10个区域,左右各5个区域

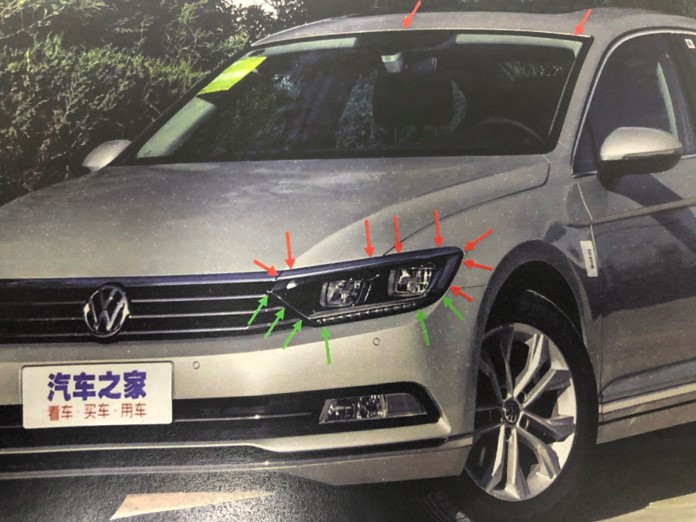

1、 汽车前大灯与发动机盖、前挡风玻璃与车顶


2、 发动机盖与翼子板之间的间隙


3、 前车门与车身

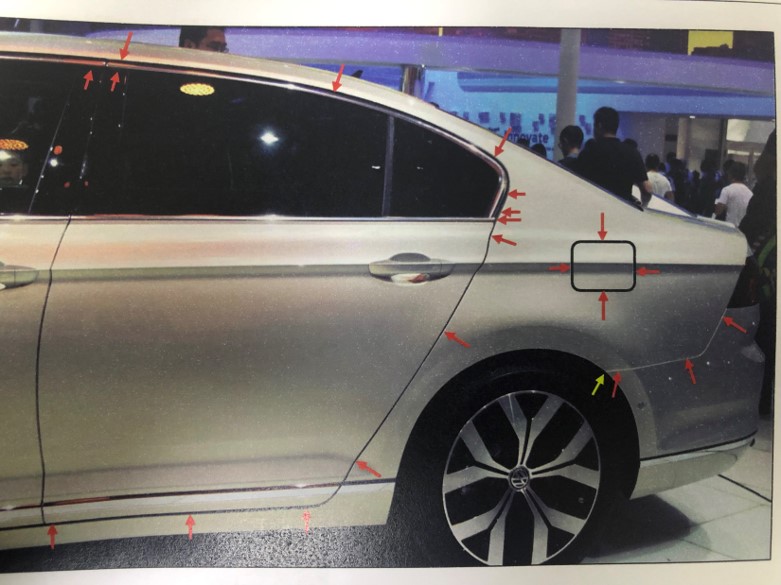

4、 后车门与车身、油箱盖与车身、后保险杠与车身


5、 后玻璃与车身、后备箱与车身、后尾灯与车身
