三维检测与3D打印相结合运用

汽车制造

三维检测与3D打印相结合运用

对一些塑料件,在自然状态下容易弹性变形。在检测过程中通常希望得到零件未发生变形状态的检测结果,更加真实的反映出零件生成的状况。检测的塑料件大多没有对应的夹具,为了满足客户的需要,节约时间,降低客户的费用。我们设计检具来确保塑料件在尺寸检测过程中能得到精准的数据,并且使用3D打印,极大的降低了检具的费用。通过对检具的精心设计,以及对3D打印工艺的了解,使用了高精度、大行程的3D打印机进行打印。



这次产品质量检测中,若每个工件以钢尺、游标卡尺来量测各位置尺寸大小,速度会很慢,影响扫描效率。而使用检具则可快速又简洁的完成检测工作,且提供最标准的量测方式,得出最准确的数据, 减少工件变形的发生。

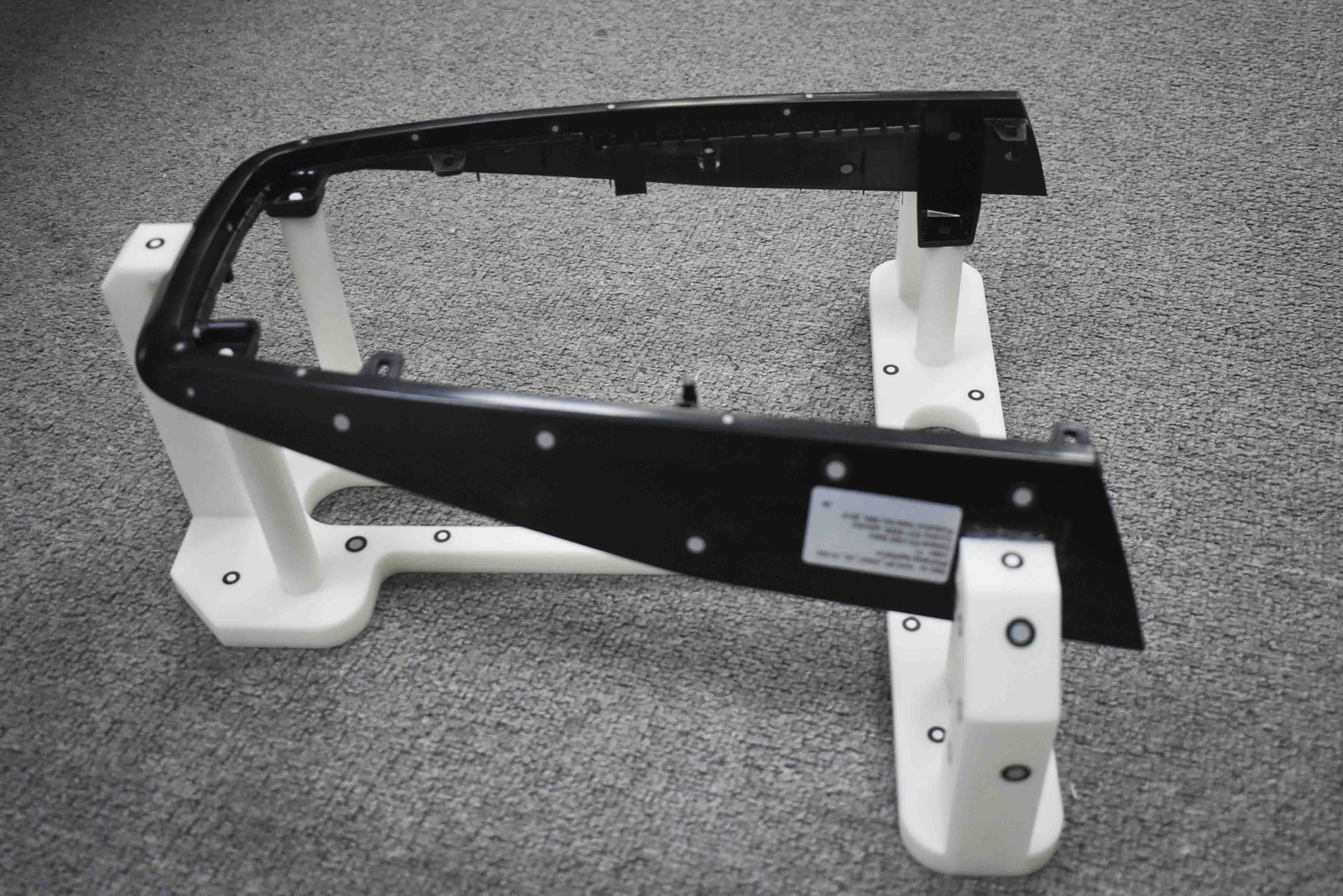

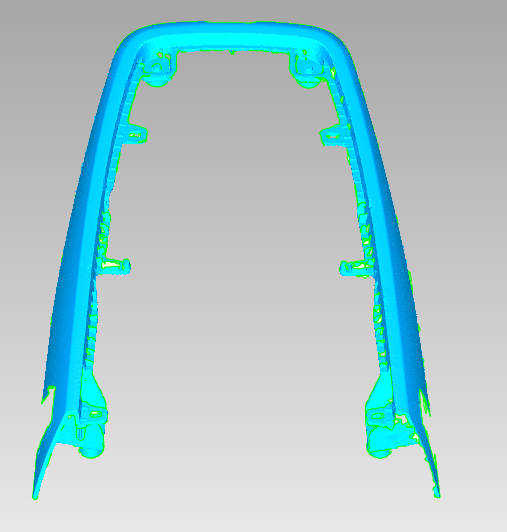

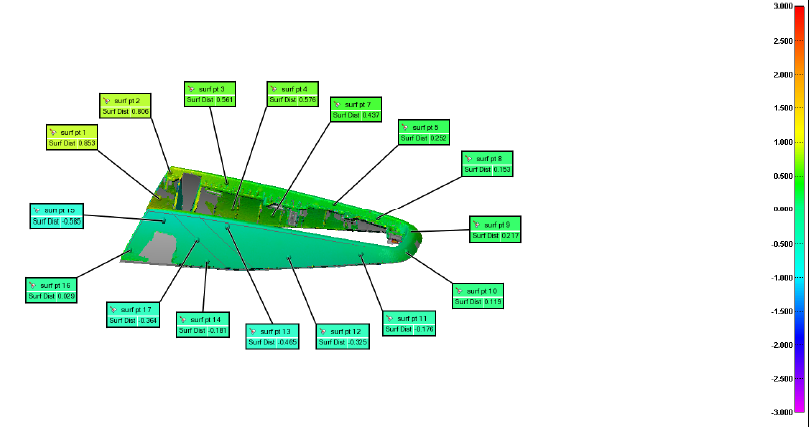

3D打印检具与三维扫描检测相结合:





产品检测总结

此次我们为汽车行业的某知名公司做产品质量检测报告,而工件极易变形,增加了检测的难度。

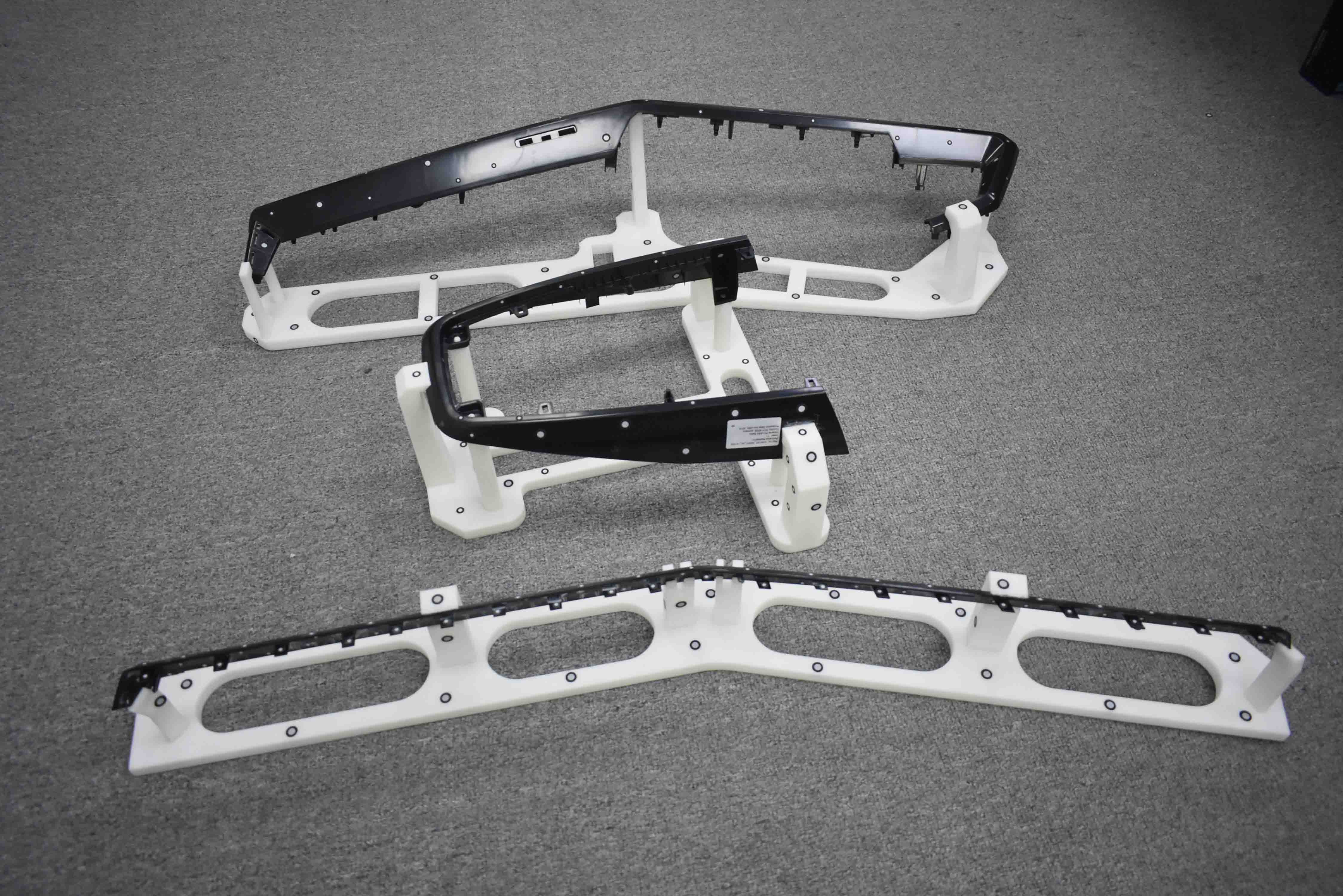

设计检具时,我们的难点是:找出关键检具支撑点,并且这些检具支撑点要易于工件的上下装卸,而我们专业的团队提供的3D打印检具方案为客户轻松解决这一难题。
