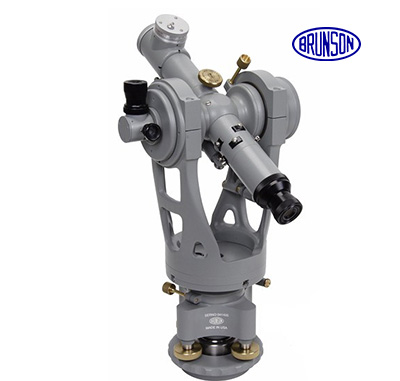

76-RH190M工具经纬仪

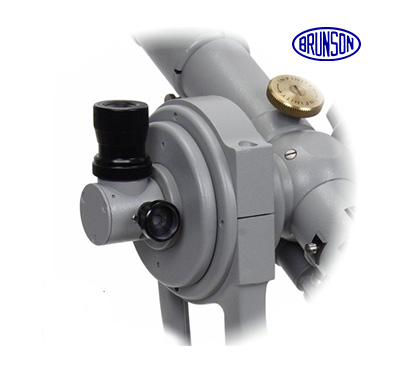

Brunson公司的76-RH190工具经纬仪有一个安装在水平轴上的精密的 “横轴望远镜”。76-RH190经纬仪在光学对准这一领域无疑是其中的“佼佼者”,它提供巨大的灵活性,节省了大量的时间和人工。


技术参数

主望远镜: 直线度为1秒(即5米之内为±0.025mm)

长度:  14英寸(355mm)

放大倍率:  离物镜2英寸(50.8mm)处为20X ;无穷远处为30X

视场:  1 度

图象:  正像

镜头:  低反射率,有保护涂层

有效孔径:  1.34英寸(34mm)

十字线:  玻璃, 单/双线样式(其它)

对焦范围:  2英寸(50mm)到无穷远

轴承:  球形,跳动小于等于0.000025英寸(0.0006mm)

表面:  聚氨酯磁漆(质地有纹理) 横轴望远镜: 直线度为1秒(即5米之内为±0.025mm)

长度:  11英寸(279mm)

放大倍率:  45X

视场:  1度

图象:  正像

镜头:  低反射率,有保护涂层

有效孔径:  1.25英寸(31.75mm)

十字线:  玻璃材质, 单/双线样式(其它)

对焦范围:  始终在无穷远

重量: 仪器, 34 磅(15.4 kg);仪器带箱子, 54磅(24.5 kg); 运送, 56 磅(25.4 kg)

技术特点

测绘精度:

采用美国Brunson精密测绘仪器可以将一般大型机械辊筒平行度控制在0.002”(0.05 mm),也就是我们通常说的5丝。大平面的校准点的平面度也可以控制在0.002“(0.05 mm)之内。

测绘原理步骤:

1、先用水准仪在所需测绘的设备的操作侧建立一个精密垂直面作为测绘基准面。

2、然后通过光学校准法,将经纬仪置于这个基准面内。

3、通过目镜对专用标尺进行读数,取得平行方面的数据,根据数据可以进行校正。

4、垂直方面的数据可以按此方法一并取得,并同样可以根据数据对设备进行校正。
