SA测量软件

SA是一套由 New River Kinematics 开发的三维测量分析软件,主要用于复杂的工业测量及分析。SA是第一个引入三维视图环境的测量软件,形成了使用便携式测量仪器进行大比例尺测量的工业标准。SA在很多行业中是一个标准配套软件,从造船业与土木工程到航空航天工业与核能。它是世界上唯一的完全符合ISO可溯源的测量软件。该软件使用方便,可自由进行配置,具有二次开发平台。


技术参数

软件功能

SA软件是一款由PTB和NIST认证的软件,尤其适合工程行业的需要。这款软件基于模块化原理开发、使用简单,在处理大量数据的时候功能非常强大。

系统特点

• 图像工作环境便于操作

• 方便使用对中及转化工具

• 多达 100 多种仪器界面

• 对相类似的测量仪器有统一的用户界面(如 Leica, Faro, SMX, API 等类型的激光追踪仪)

• 任意数目的不同类型的仪器可同时进行测量,通过此功能,可使测量的效率大大提高,解决了

测量时间的瓶颈问题

• 能处理不同仪器测站的平差问题。

• 为自动测量,分析,记录及备份

• 符合国家及国际 ISO 标准

• 可进行个性化配置的日志文件生成–> MS-Office, HTML, AVI-Films 等

• 模拟–>测量步骤的编制

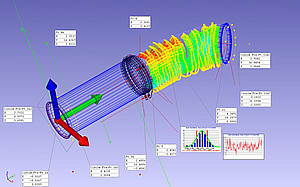

• 实时 3D 及6D 变量测量

技术特点

SA软件类型:

SA Professional: 包括测量的基本功能、三维对齐、设计、GD&T形位公差、检测及分析、目前所有仪器的接口、数据转换:点(ASCII)及标准CAD格式(STEP,IGES,VDA)。可直接导入CATIA、Pro/Engineer、SolidWorks、Unigraphics及其他CAD格式。

SA Professional的中文版名称为SA China Professional,它具有SA Professional的所有功能。

SA Ultimate: 包括SA Professional的所有功能,以及对齐到CAD、USMN、MP、多仪器六维实时同步测量、关系匹配功能。

SA Ultimate的中文版名称为SA China Ultimate,它具有SA Ultimate的所有功能。

SA Machine: 包括SA Utimate的所有功能,兼容机器人及数控机床接口、校准及实时补偿、机器人控制、线性或关节的检测、Denavit-Hartenberg参数的分析、逆向处理和图形仿真。

除SA软件销售外,也可提供SA软件升级服务。


SA为各种工业测量硬件,(Leica, FARO, SMX 及API)提供了简单的通讯端口,如:各种激光跟踪仪都具有相同的用户端口界面。

SA的开放式系统结构可通过TCP/IP连接任意数目的端口。这些端口能在网络内的每一台电脑上同时运行。

SA的图形用户界面可允许打开CAD文件(如CATIA),将它们转化为ISO标准的STEP格式(或其它任何工业标准格式),接着进行所有必要的测量及分析-包括(GD&T) 。精度及测量报告页面同网页匹配,这使测量的结果能方便浏览及传输。



其他信息

测量界面

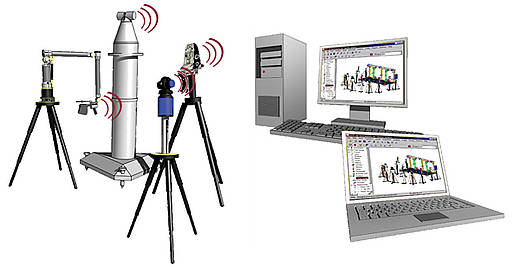

SA 仪器界面是指针对各种不同的测量仪器应用界面,用做仪器连接,配置,控制及数据的采集等

工作。对同类型的测量仪器共有一个测量界面,这可使操作人员选择最好的测量系统用于相应的测量

任务。界面用于仪器和SA 之间的网络连接。由于同SA 之间的连接通过(TCP/IP)来实现的,因此任意

数目的界面可通过网络内的任何一台计算机同步运行。


关系匹配

一种新的以功能为导向的,通过自由定义的关系进行的空间转化

• 传统优化-点对点,点对面

• 关系优化-点对点,点对物,物对物,集合对物体,坐标系对坐标系等

• 关系转化减少了准备及设置的过程,节约了时间

• 用户可对各个关系进行单独的评估

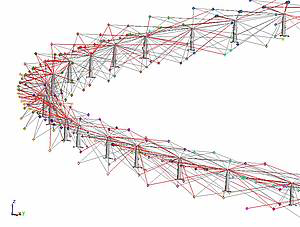

SA USMN

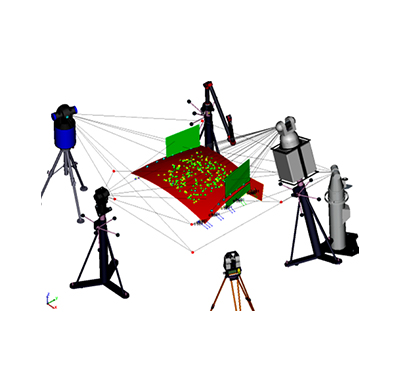

统一空间测量网络 (USMN),解决多仪器多测站的不确定度问题

• 不同的仪器和测量点可以有不同的权重

• 考虑仪器的不确定性

• DOF 自定义

• 可加入 Scale Bars

• 计算点的不确定度

• 模拟测量任务
