殷钢基准尺

用于激光跟踪仪、扫描仪、摄影测量仪、光学仪器等,可由NIST追溯,固定长度或套装包可选。

殷钢尺是伟大的计量学,因为它有一个非常低的热膨胀系数。这有效地消除了由于处理或环境变化而引起的长度变化。当测量处于“热”或运行状态的系统时,这是特别有利的。殷钢管直径为1英寸,每端都有永久插入的短不锈钢塞,这些塞子有内螺纹(3/8"-24),可容纳我们的任何殷钢系统组件。

技术参数

产品可选类型

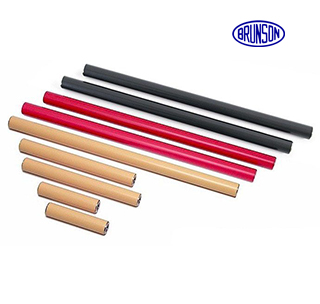

一、单根殷钢尺 12587系列

长度(mm

型号

校准误差

125

12587-125MM

±0.003mm

250

12587-250MM

500

12587-500MM

750

12587-750MM

1000

12587-1000MM

(可定制其他长度)

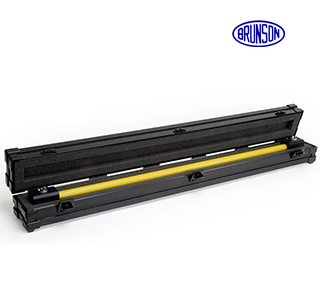

二、1.5LTE-1000MM 低热膨胀基准尺

1.5LTE基准尺由一根殷钢尺和两个固定的铝端盖组成。铝端盖上配有一个1.5”磁性靶座。(靶球不包含其中,适用于任何1.5”的SMR),由NIST追溯认证。其独特设计最大限度的减少热膨胀的变化,提供一个几乎恒定的长度。

基准尺主体

可耐油污PVC涂层殷钢管

校准误差

NIST追溯认证±0.003mm

热膨胀系数

1.26x 10-6m/m/℃-18℃-93℃),优于设计的自补偿系统

两端材质

黑色阳极氧化铝

重量

基准尺1.7kg 基准尺含箱子4.1kg

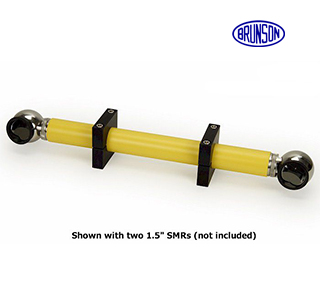

三、1.5LRB长度基准尺

1.5LRB由一根殷钢尺和两个永久性安装的1.5INV 1.5”磁性靶座组成。(产品不包含靶球,适用于任何1.5”的SMR),客户可根据自己的需要来定制1.5LRB的长度。

校准误差

NIST追溯认证±0.003mm; 棒的长度与所要求长度有±1/32”0.79mm)的偏差

最大长度

90”2.3mm

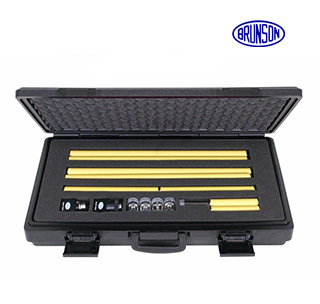

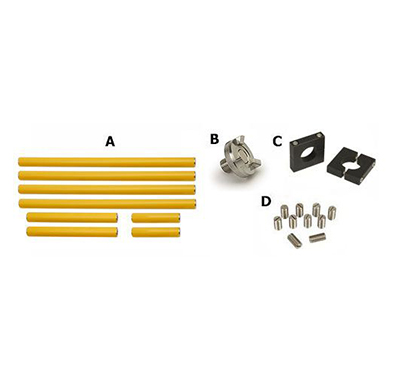

四、803-MCL基准尺套装(适用于激光跟踪仪)

图例

型号

描述

数量

A

12587-500MM

500mm 殷钢管

4

12587-250MM

250mm 殷钢管

2

12587-125MM

125mm 殷钢管

2

B

1.5INV-25MM

磁性靶座

1

C

15199

夹脚

4

D

12406-G1

不锈钢连接头

10

n.a.

12421-G1

塑料箱

1

n.a.

n.a.

NIST证书

1

五、803-MCP基准尺套装(适用于摄影测量)


图例

型号

描述

数量

A

12587-500MM

500mm 殷钢管

4

12587-250MM

250mm 殷钢管

2

12587-125MM

125mm 殷钢管

2

B

15483-2

反射靶标; 点直径6.35MM, 偏移量25MM

1

C

15484-2

靶座; 偏移量25MM

4

D

12406-G1

不锈钢连接头

10

n.a.

12421-G1

塑料箱

1

n.a.

n.a.

NIST证书

1
